Sistem keamanan akses kontrol saat ini telah menjadi kebutuhan primer bagi perkantoran, gudang, hingga hunian modern. Namun, bagi banyak teknisi pemula atau pemilik properti, bagian yang paling membingungkan seringkali terletak pada instalasi penguncian elektronik. Artikel ini akan membahas secara tuntas cara menghubungkan Electric Bolt/Maglock ke kontroler Hikvision agar sistem Anda bekerja dengan presisi, aman, dan tahan lama.

Memahami cara menghubungkan Electric Bolt/Maglock ke kontroler Hikvision bukan hanya soal menyambungkan kabel merah dan hitam. Ini adalah tentang memahami logika sirkuit Fail-Safe dan Fail-Secure, serta memastikan daya yang mengalir cukup untuk menggerakkan mekanisme kunci tanpa merusak unit kontroler Hikvision Anda. Mari kita bedah langkah-langkahnya secara sistematis.

Memahami Komponen Utama Sebelum Melakukan Instalasi

Sebelum kita masuk ke langkah praktis cara menghubungkan Electric Bolt/Maglock ke kontroler Hikvision, sangat penting bagi Anda untuk mengenali karakteristik perangkat yang akan dipasang. Hikvision memiliki berbagai model kontroler seperti seri DS-K1T atau DS-K2600 yang memiliki terminal akses berbeda.

Apa Itu Electric Bolt dan Maglock?

Electric Bolt adalah kunci elektrik yang menggunakan batang logam (bolt) yang keluar masuk ke dalam lubang kunci. Sementara itu, Magnetic Lock (Maglock) bekerja menggunakan kekuatan elektromagnetik untuk menahan pintu tetap tertutup. Keduanya membutuhkan suplai daya 12V DC yang stabil.

Logika Fail-Safe vs Fail-Secure

Dalam mempelajari cara menghubungkan Electric Bolt/Maglock ke kontroler Hikvision, Anda harus memahami istilah ini:

  • Fail-Safe (Maglock): Pintu akan terbuka secara otomatis jika listrik mati. Sangat penting untuk jalur evakuasi kebakaran.

  • Fail-Secure (Electric Strike/Bolt tertentu): Pintu tetap terkunci saat listrik mati. Biasanya digunakan untuk area dengan tingkat keamanan sangat tinggi.

Persiapan Alat dan Bahan yang Dibutuhkan

Keberhasilan dalam cara menghubungkan Electric Bolt/Maglock ke kontroler Hikvision sangat bergantung pada kualitas kabel dan alat yang digunakan. Jangan mengompromikan keamanan dengan kabel berkualitas rendah yang mudah korosi.

  1. Kontroler Hikvision: Misalnya seri DS-K1T804 atau DS-K2602.

  2. Kunci Elektrik: Electric Bolt atau Magnetic Lock (600lbs/1200lbs).

  3. Power Supply Terpusat: Gunakan power supply khusus akses kontrol 12V 5A yang dilengkapi dengan cadangan baterai (UPS).

  4. Kabel Belden atau Kabel UTP/Isolasi: Pastikan ukuran tembaga cukup untuk menghantarkan arus tanpa panas berlebih.

  5. Dioda FR107: Sangat disarankan untuk mencegah arus balik (back EMF) yang bisa merusak relai kontroler Hikvision.

Langkah Praktis: Cara Menghubungkan Electric Bolt/Maglock ke Kontroler Hikvision

Berikut adalah prosedur teknis yang harus Anda ikuti dengan teliti. Pastikan seluruh aliran listrik dalam keadaan mati sebelum Anda mulai menyentuh terminal kabel.

1. Menentukan Terminal pada Kontroler Hikvision

Periksa papan sirkuit kontroler Hikvision Anda. Anda akan menemukan terminal bertanda NC (Normally Closed), NO (Normally Open), dan COM (Common).

  • Untuk Maglock (Fail-Safe), kita akan menggunakan terminal NC dan COM.

  • Sebab, Maglock membutuhkan aliran listrik terus-menerus agar tetap mengunci.

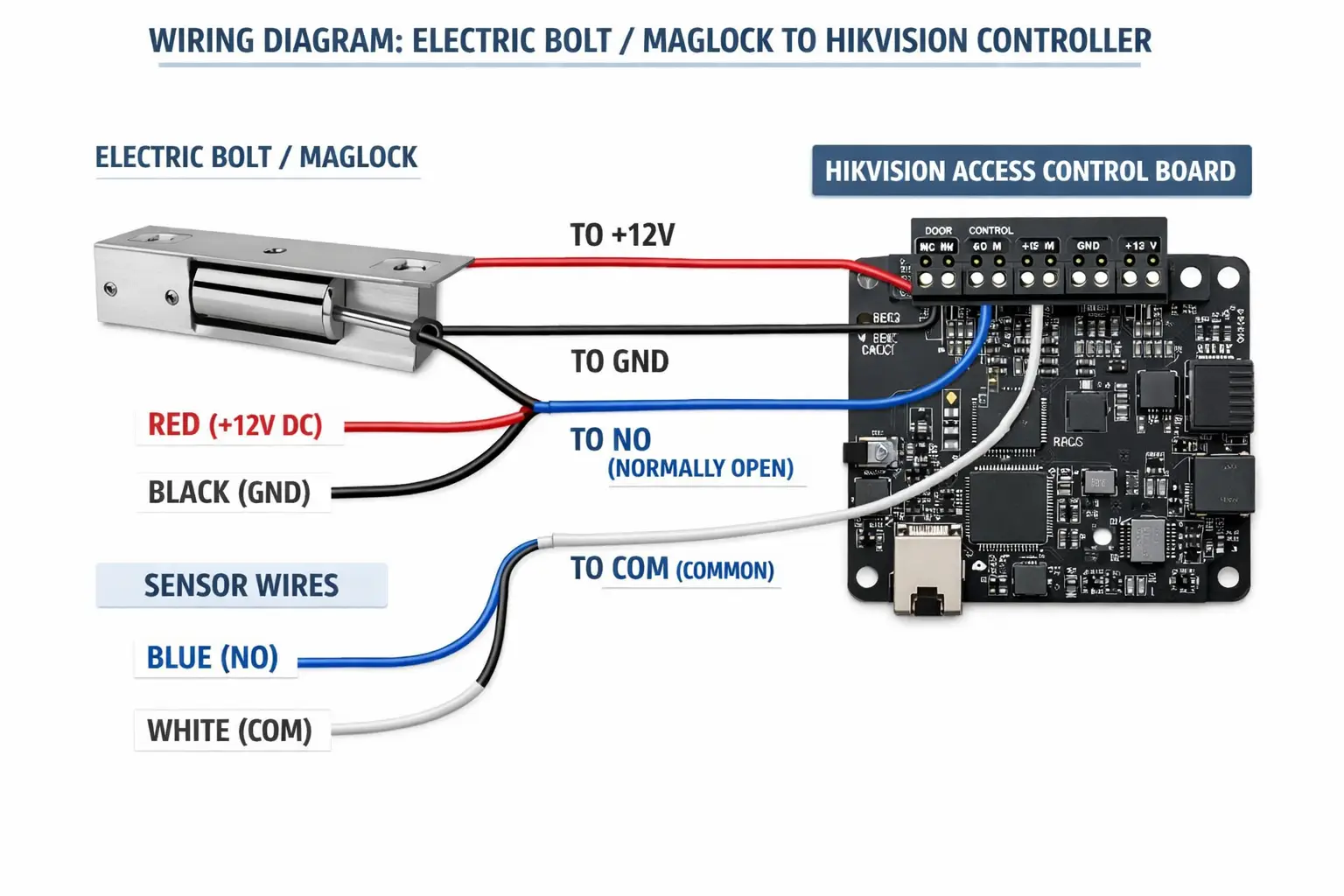

2. Skema Pengabelan (Wiring Diagram)

Inilah inti dari cara menghubungkan Electric Bolt/Maglock ke kontroler Hikvision:

  • Hubungkan kabel Negatif (-) dari Power Supply langsung ke kabel Negatif (-) pada Maglock/Electric Bolt.

  • Hubungkan kabel Positif (+) dari Power Supply ke terminal COM pada kontroler Hikvision.

  • Hubungkan terminal NC (untuk Maglock) atau NO (untuk Electric Bolt tertentu) pada kontroler Hikvision ke kabel Positif (+) pada kunci elektrik.

3. Pemasangan Dioda Proteksi

Banyak teknisi melewatkan langkah ini, padahal ini bagian vital dalam cara menghubungkan Electric Bolt/Maglock ke kontroler Hikvision. Pasang dioda secara paralel pada terminal kunci elektrik (katoda ke positif, anoda ke negatif). Dioda ini berfungsi membuang sisa energi elektromagnetik saat relai terputus, sehingga memperpanjang umur kontroler Hikvision Anda.

Fungsi dan Manfaat Integrasi Hikvision dengan Kunci Elektrik

Mengapa Anda harus mengikuti standar cara menghubungkan Electric Bolt/Maglock ke kontroler Hikvision yang benar? Manfaatnya melampaui sekadar pintu yang bisa terbuka.

  • Audit Trail: Setiap kali pintu terbuka melalui kontroler Hikvision, log data akan tersimpan. Anda tahu siapa yang masuk dan jam berapa mereka masuk.

  • Keamanan Terintegrasi: Anda bisa menghubungkan sistem ini dengan alarm kebakaran. Jika alarm berbunyi, kontroler Hikvision secara otomatis memutus daya ke Maglock sehingga semua orang bisa keluar dengan aman.

  • Manajemen Jarak Jauh: Dengan aplikasi Hik-Connect, Anda bisa membuka kunci dari smartphone setelah berhasil menerapkan cara menghubungkan Electric Bolt/Maglock ke kontroler Hikvision secara tepat.

Kelebihan dan Kekurangan Metode Koneksi Ini

Sebagai profesional, kita harus melihat secara objektif implementasi dari cara menghubungkan Electric Bolt/Maglock ke kontroler Hikvision.

Kelebihan:

  1. Sistem Sangat Stabil: Kontroler Hikvision memiliki manajemen daya yang baik untuk kunci elektrik.

  2. Kompatibilitas Luas: Terminal Hikvision standar bisa digunakan untuk hampir semua merek Maglock di pasaran.

  3. Kemudahan Konfigurasi: Melalui software iVMS-4200, Anda bisa mengatur waktu delay (berapa lama pintu terbuka sebelum mengunci kembali).

Kekurangan:

  1. Ketergantungan Daya: Jika tidak menggunakan baterai cadangan, pintu Maglock akan terbuka saat mati lampu.

  2. Kerumitan Kabel: Untuk pintu kaca temper, penarikan kabel menuju Electric Bolt memerlukan keahlian khusus agar estetika tetap terjaga.

Analisis Spesifikasi: Memilih Power Supply yang Tepat

Kesalahan fatal dalam cara menghubungkan Electric Bolt/Maglock ke kontroler Hikvision adalah menggunakan power supply yang terlalu lemah. Electric Bolt membutuhkan arus starting yang tinggi saat motor bergerak.

Jika Anda menghubungkan dua Maglock ke satu kontroler, pastikan Power Supply Anda memiliki kapasitas minimal 5 Ampere. Tegangan yang turun (drop voltage) akibat kabel yang terlalu panjang atau power supply yang lemah akan menyebabkan Maglock bergetar atau tidak mengunci dengan sempurna. Inilah mengapa spesifikasi 360 derajat sangat penting dalam perencanaan instalasi Anda.

Tips Optimasi untuk Hasil Instalasi yang Rapi dan Aman

Setelah Anda berhasil melakukan cara menghubungkan Electric Bolt/Maglock ke kontroler Hikvision, terapkan tips berikut agar hasil kerja Anda tampak seperti teknisi ternama:

  • Gunakan Pelindung Kabel (Flexible Pipe): Terutama pada bagian sambungan pintu yang bergerak agar kabel tidak terjepit atau putus.

  • Labeling: Berikan label pada setiap kabel di dalam boks kontroler Hikvision. Ini akan memudahkan proses troubleshooting di masa mendatang.

  • Pengecekan Berkala: Pastikan baut pada Maglock tidak kendur akibat getaran pintu yang sering ditutup dengan keras.

FAQ: Pertanyaan Seputar Koneksi Akses Kontrol Hikvision

1. Mengapa Maglock tetap tidak mengunci padahal kabel sudah benar?

Periksa tegangan pada ujung kabel yang masuk ke Maglock menggunakan multimeter. Pastikan tegangannya stabil di 12V DC. Jika di bawah 11V, Maglock seringkali gagal mengunci.

2. Apakah saya bisa menggunakan kabel UTP untuk Maglock?

Bisa, namun untuk jarak jauh (lebih dari 10 meter), disarankan untuk menggabungkan dua atau tiga helai kabel UTP menjadi satu kutub guna mengurangi hambatan listrik (drop voltage).

3. Apa yang terjadi jika kabel positif dan negatif terbalik?

Kebanyakan Maglock modern memiliki proteksi polaritas, namun pemasangan kabel yang terbalik dapat menyebabkan kerusakan pada sirkuit internal Maglock atau membuat sekring pada power supply putus.

4. Berapa lama durasi ideal pintu terbuka sebelum mengunci kembali?

Standar profesional adalah 3 hingga 5 detik. Anda bisa mengaturnya melalui menu akses kontrol di layar kontroler Hikvision atau software iVMS-4200.

5. Apakah satu kontroler Hikvision bisa menggerakkan dua kunci sekaligus?

Ya, asalkan relai pada kontroler mampu menahan total beban arus kedua kunci tersebut dan kapasitas Power Supply memadai.

Kesimpulan

Menguasai cara menghubungkan Electric Bolt/Maglock ke kontroler Hikvision adalah langkah awal untuk menjadi ahli sistem keamanan. Dengan memahami logika sirkuit, pemilihan komponen yang berkualitas, dan ketelitian dalam pengabelan, Anda dapat menciptakan sistem akses kontrol yang tidak hanya canggih tetapi juga aman bagi nyawa dan aset.

Pastikan Anda selalu melakukan uji coba (trial) setelah instalasi selesai untuk memastikan sensor pintu dan tombol keluar berfungsi dengan sinkron. Dengan sistem Hikvision yang terpasang sempurna, Anda telah memberikan lapisan keamanan ekstra yang profesional bagi gedung Anda. Selamat mencoba dan semoga sukses dengan proyek instalasi Anda!
