Jarak Maksimal CCTV dari DVR Decoder yang Direkomendasikan

Photo by cnrdmroglu / Pexels

Jarak CCTV dari decoder maksimal merupakan parameter teknis krusial yang setiap integrator sistem keamanan harus pahami sebelum merancang tata letak instalasi. Melampaui batas jarak yang direkomendasikan untuk jenis kabel tertentu dapat mengakibatkan penurunan kualitas gambar. Loss sinyal, ketidakstabilan koneksi, atau bahkan kegagalan sistem secara total yang memaksa tim untuk melakukan instalasi ulang yang sangat memakan waktu dan biaya. Hikvision Indonesia menangani banyak kasus di lapangan di mana masalah kualitas gambar. Koneksi yang terputus-putus ternyata berakar dari jarak kabel yang melebihi spesifikasi teknis yang kabel. Peralatan mendukung, sehingga panduan ini memberikan angka-angka teknis yang akurat untuk berbagai jenis kabel. Teknologi CCTV agar Anda dapat merancang instalasi yang benar sejak awal.

Oleh karena itu, memahami batas jarak untuk setiap jenis kabel. Solusi yang ada untuk instalasi jarak jauh sangat penting sebelum tim memulai pekerjaan lapangan.

Selain itu, perkembangan teknologi CCTV dari sistem analog konvensional ke HDTVI. IP telah mengubah karakteristik transmisi sinyal dan batas jarak yang berlaku. Pengetahuan yang berlaku untuk sistem CCTV lama tidak selalu akurat untuk sistem modern yang banyak tim integrator pasang saat ini.

Mengapa Jarak Kabel Mempengaruhi Kualitas CCTV?

Selain itu, sinyal video yang berjalan melalui kabel mengalami redaman (attenuation) seiring bertambahnya panjang kabel, yaitu pelemahan sinyal secara bertahap yang pada jarak tertentu membuat sinyal tidak lagi cukup kuat untuk perangkat penerima mendeteksi. Mendekode dengan benar. Selanjutnya, setiap jenis kabel memiliki karakteristik impedansi, kapasitansi, dan redaman per meter yang berbeda-beda. Oleh karena itu, batas jarak maksimal berbeda secara signifikan antara kabel koaksial untuk sistem analog. Kabel UTP Cat6 untuk sistem IP dengan PoE, dan kabel fiber optik untuk instalasi jarak sangat jauh. Dengan demikian, pemilihan jenis kabel yang tepat sejak tahap perencanaan merupakan investasi yang menentukan apakah sistem CCTV akan bekerja dengan andal selama bertahun-tahun.

Di samping itu, menghadapi masalah yang berkepanjangan setelah instalasi.

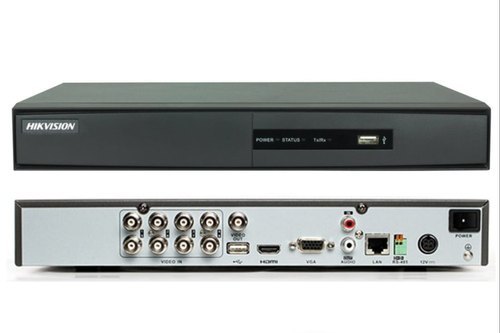

Jarak Maksimal Kamera Analog ke DVR

Kabel Koaksial RG59

Selanjutnya, kabel koaksial RG59 merupakan standar instalasi sistem CCTV analog konvensional dengan batas jarak transmisi video yang aman sekitar 200-300 meter untuk sinyal composite video (CVBS) tanpa amplifier. Selanjutnya, untuk sistem HDTVI dan HDCVI Hikvision yang menggunakan kabel koaksial untuk transmisi video beresolusi tinggi. Dengan demikian, kabel RG59 mendukung transmisi hingga sekitar 300-500 meter untuk resolusi 1080p. 200-300 meter untuk resolusi 5MP, dengan kualitas gambar yang tetap memadai untuk identifikasi dan rekaman. Sementara itu, hikvision merekomendasikan penggunaan video amplifier (booster) untuk instalasi yang melampaui batas jarak aman ini agar sinyal kembali ke level optimal sebelum mencapai DVR.

Kabel Koaksial RG6

Sebagai tambahan, kabel koaksial RG6 memiliki redaman yang lebih rendah per meter dibanding RG59. Diameter konduktor inti yang lebih besar. Memungkinkan transmisi video analog berkualitas baik hingga jarak sekitar 400-600 meter untuk sinyal 1080p. 300-400 meter untuk resolusi 5MP. Oleh karena itu, Hikvision merekomendasikan penggunaan kabel RG6 untuk instalasi jarak menengah hingga jauh pada sistem DVR analog agar tim dapat menghindari kebutuhan pemasangan amplifier di tengah jalur kabel yang menambah biaya. Lebih lanjut, titik kegagalan potensial dalam sistem.

Jarak Maksimal Kamera IP ke NVR dengan Kabel UTP

PoE Standar (IEEE 802.3af/at)

Di sisi lain, standar PoE IEEE 802.3af dan 802.3at mengizinkan jarak maksimal 100 meter antara switch PoE. Kamera IP menggunakan kabel UTP Cat5e. Sebagai contoh, cat6, batas yang merupakan standar Ethernet untuk semua perangkat jaringan bukan hanya kamera CCTV. Selanjutnya, dalam praktiknya Hikvision merekomendasikan target jarak tidak lebih dari 90 meter untuk memberikan margin keamanan yang memadai. Selain itu, kabel dengan kualitas rendah. Sambungan yang kurang baik dapat mengurangi jangkauan efektif secara signifikan meski secara teori masih dalam batas 100 meter yang standar izinkan.

PoE Extended (Hikvision EPoE)

Oleh karena itu, hikvision mengembangkan teknologi EPoE (Extended PoE) yang memungkinkan transmisi daya. Data kamera IP melalui kabel UTP Cat5e hingga jarak 300 meter pada kecepatan 100 Mbps, dan hingga 800 meter pada kecepatan 10 Mbps. Di samping itu, jauh melampaui batas PoE standar tanpa memerlukan perangkat tambahan selain switch EPoE Hikvision. Kamera Hikvision yang mendukung teknologi ini. Dengan demikian, teknologi EPoE memberikan solusi yang sangat ekonomis untuk instalasi kamera IP di lokasi dengan jarak yang melebihi batas PoE standar. Selanjutnya, tim tidak perlu memasang switch tambahan di titik tengah atau menarik kabel baru yang lebih mahal.

Solusi untuk Instalasi Jarak Sangat Jauh

Fiber Optik

Sebagai tambahan, fiber optik merupakan solusi terbaik untuk instalasi CCTV jarak sangat jauh. Kabel fiber menyalurkan sinyal cahaya yang tidak mengalami redaman signifikan bahkan pada jarak hingga beberapa kilometer. Selanjutnya, media converter fiber optik yang teknisi pasang di ujung kamera. Lebih lanjut, ujung NVR mengubah sinyal Ethernet dari kamera menjadi sinyal optik untuk transmisi melalui kabel fiber. Mengubahnya kembali ke sinyal Ethernet di ujung NVR, memungkinkan jarak transmisi hingga 20 km untuk fiber single-mode tanpa repeater. Di sisi lain, hikvision Indonesia menyediakan media converter fiber kompatibel. Membantu perencanaan rute kabel fiber untuk proyek dengan jarak instalasi yang sangat jauh.

PoE Extender

Sebagai contoh, poE extender merupakan solusi yang lebih murah untuk memperpanjang jarak PoE standar dari 100 meter menjadi 200-300 meter dengan menambahkan satu unit extender di titik tengah jalur kabel yang memperkuat sinyal PoE. Mengizinkan kabel UTP dilanjutkan hingga 100 meter lagi dari posisi extender. Selanjutnya, teknologi ini ideal untuk instalasi di gedung bertingkat. Selain itu, kampus yang memerlukan penempatan beberapa kamera di titik yang lebih dari 100 meter dari switch terdekat. Jarak totalnya masih di bawah 300 meter sehingga fiber optik belum penting.

Kelebihan dan Kekurangan Berbagai Solusi Jarak

Oleh karena itu, kelebihan kabel UTP dengan PoE standar:

• Di samping itu, biaya kabel yang sangat murah. Ketersediaan yang luas di seluruh Indonesia memudahkan pengadaan material untuk proyek besar dengan banyak titik kamera yang jaraknya masih dalam batas 100 meter.
• Satu kabel menangani daya dan data sekaligus (PoE) sehingga instalasi lebih rapi. Selanjutnya, cepat dibanding sistem yang memerlukan kabel terpisah untuk daya dan sinyal video.

Dengan demikian, kelebihan fiber optik untuk jarak jauh:

• Imun terhadap interferensi elektromagnetik yang sering menjadi masalah pada kabel tembaga yang melewati area dengan banyak peralatan listrik. Motor industri, atau jalur kabel tegangan tinggi.
• Jarak transmisi yang jauh lebih panjang hingga puluhan kilometer tanpa repeater memberikan fleksibilitas desain yang tidak dapat kabel tembaga apapun tandingi untuk instalasi multi-gedung. Perimeter yang luas.

Panduan Praktis Menghitung Jarak Instalasi

Ukur Jarak Aktual dengan Akurat

Pertama, ukur jarak aktual dari setiap titik kamera ke lokasi NVR. DVR menggunakan jalur kabel yang akan tim gunakan. Bukan jarak garis lurus, karena kabel harus mengikuti jalur dinding, langit-langit, conduit. Belokan yang menambah panjang total secara signifikan dibanding estimasi jarak visual.

Tambahkan Buffer 10-15% dari Pengukuran

Selanjutnya, tambahkan buffer 10-15% dari panjang kabel yang tim ukur untuk mengantisipasi belokan tambahan. Slack kabel di dalam panel dan di area kamera. Toleransi kesalahan pengukuran; nilai ini memastikan kabel yang tim pesan cukup panjang tanpa perlu penyambungan yang dapat mengurangi kualitas sinyal.

Pilih Solusi yang Tepat Berdasarkan Jarak

Terakhir, tentukan solusi berdasarkan jarak: gunakan UTP Cat6 dengan PoE standar untuk jarak 0-90 meter. Tambahkan PoE extender atau gunakan switch EPoE Hikvision untuk jarak 90-300 meter. Gunakan fiber optik dengan media converter untuk jarak di atas 300 meter. Pertimbangkan kamera 4G atau WiFi untuk titik yang tidak praktis untuk ditarik kabel apapun.

FAQ Jarak Kabel CCTV dan DVR

1. Apakah kualitas kabel mempengaruhi jarak maksimal yang dapat dicapai?

Ya, kabel UTP berkualitas rendah. Abal-abal dengan konduktor yang lebih tipis dari spesifikasi standar dapat mengurangi jarak efektif PoE hingga 20-30% di bawah batas teoritis; selalu gunakan kabel bersertifikat dari merek andal untuk memastikan performa yang konsisten.

2. Apa yang muncul jika kabel melebihi jarak maksimal PoE 100 meter?

Kamera mungkin tidak mendapat daya sama sekali (tidak menyala), mendapat daya tidak cukup (nyala tapi tidak stabil). Gambar menjadi buruk dan sering terputus; semua gejala ini menandakan jarak yang melebihi kemampuan kabel. Sistem PoE yang berfungsi.

3. Bisakah menyambung kabel UTP untuk mencapai jarak yang lebih jauh?

Tidak direkomendasikan karena setiap sambungan menambah resistansi dan potensi masalah; gunakan PoE extender. Media converter fiber optik sebagai solusi yang lebih andal dan profesional untuk memperpanjang jarak instalasi di atas batas standar.

4. Apakah kabel RG6 jauh lebih baik dari RG59 untuk CCTV analog?

Ya, kabel RG6 memberikan jarak transmisi sekitar 30-50% lebih jauh dibanding RG59 dengan kualitas gambar yang setara. Lebih baik; perbedaan harga antara keduanya biasanya kecil. Tim Hikvision Indonesia umumnya merekomendasikan langsung menggunakan RG6 untuk instalasi analog baru.

5. Berapa jarak maksimal untuk sistem HDTVI Hikvision menggunakan kabel koaksial?

Sistem HDTVI 1080p Hikvision mendukung jarak hingga 500 meter menggunakan kabel RG59 dan hingga 800 meter menggunakan kabel RG6. Jauh melampaui CCTV analog konvensional; untuk resolusi 5MP batas jarak lebih pendek sekitar 200-300 meter dengan kabel RG59.

Kesimpulan

Jarak CCTV dari decoder maksimal bergantung pada jenis kabel. Teknologi yang tim gunakan: 100 meter untuk PoE standar, hingga 800 meter untuk EPoE Hikvision, hingga 500-800 meter untuk koaksial HDTVI, dan hingga puluhan kilometer untuk fiber optik. Hikvision Indonesia membantu Anda merancang tata letak kabel yang optimal untuk setiap proyek. Merekomendasikan solusi yang paling efisien berdasarkan jarak aktual. Memastikan seluruh instalasi memenuhi spesifikasi teknis yang menjamin performa sistem jangka panjang. Hubungi Hikvision Indonesia untuk konsultasi teknis instalasi CCTV Anda.
