Konektor BNC CCTV: Jenis, Fungsi, dan Cara Pemasangan

Photo by GSI Group

Konektor bnc cctv adalah komponen vital dalam sistem pengawasan Hikvision, terutama untuk memastikan transmisi sinyal video dari kamera ke DVR berjalan stabil dan tanpa gangguan. Dalam instalasi kamera analog Hikvision, pemilihan dan pemasangan solusi ini yang tepat sangat memengaruhi kualitas gambar serta keandalan sistem secara keseluruhan. Banyak IT manager, kontraktor, dan pengelola gedung di Indonesia yang masih mengabaikan detail kecil ini, padahal konektor yang kurang presisi dapat menyebabkan noise, gambar buram, bahkan kegagalan rekam. Oleh karena itu, memahami jenis, fungsi, dan teknik pemasangan teknologi tersebut Hikvision menjadi langkah penting untuk memastikan sistem keamanan bekerja optimal, baik pada proyek skala kecil maupun besar. Dengan jenis sistem ini, performa sistem meningkat secara signifikan. Dengan fungsi perangkat ini, performa sistem meningkat secara signifikan serta cara pemasangan produk tersebut, performa sistem meningkat secara signifikan.

Apa Itu Konektor BNC CCTV Hikvision?

Konektor bnc cctv adalah perangkat penghubung antara kabel coaxial dan perangkat CCTV analog, seperti kamera dan DVR Hikvision. BNC sendiri merupakan singkatan dari Bayonet Neill-Concelman, yaitu jenis konektor yang didesain khusus untuk transmisi sinyal video frekuensi tinggi. Dalam sistem CCTV Hikvision, konektor ini berperan sebagai jembatan utama yang memastikan sinyal video dari kamera dapat diteruskan ke DVR tanpa distorsi. Selain itu, desain bayonet pada layanan ini memungkinkan pemasangan yang cepat dan kokoh, sehingga risiko lepas atau longgar akibat getaran bisa diminimalisir. Konsep jenis solusi tersebut terus berkembang seiring kebutuhan industri. Konsep fungsi sistem tersebut terus berkembang seiring kebutuhan industri dan juga cara pemasangan perangkat tersebut terus berkembang seiring kebutuhan industri.

Pada instalasi kamera analog Hikvision, konektor bnc cctv biasanya dipasang di kedua ujung kabel coaxial RG59 atau RG6. Satu ujung terhubung ke port video kamera, sedangkan ujung lainnya ke port input video pada DVR Hikvision. Dengan demikian, sinyal video dapat mengalir stabil dari kamera ke perangkat perekam. Tidak hanya itu, teknologi ini juga membantu mengurangi interferensi elektromagnetik yang sering terjadi pada lingkungan industri atau gedung bertingkat. Jenis pilihan ini menjadi solusi andalan bagi para profesional. Fungsi opsi tersebut menjadi solusi andalan bagi para profesional. Cara pemasangan solusi ini menjadi solusi andalan bagi para profesional.

Informasi Lebih Lanjut

Produk konektor bnc cctv yang kompatibel dengan perangkat Hikvision umumnya sudah memenuhi standar kualitas internasional. Hal ini penting karena kualitas konektor sangat memengaruhi performa sistem secara keseluruhan. Jika menggunakan konektor abal-abal, sinyal video bisa terganggu, bahkan menyebabkan DVR tidak mampu merekam gambar dengan baik. Oleh sebab itu, selalu gunakan teknologi tersebut yang direkomendasikan oleh Hikvision Indonesia. Implementasi jenis sistem ini terbukti meningkatkan efektivitas kerja. Implementasi fungsi perangkat ini terbukti meningkatkan efektivitas kerja sekaligus cara pemasangan produk tersebut terbukti meningkatkan efektivitas kerja.

Selain untuk transmisi video, beberapa varian konektor bnc cctv juga mendukung fitur tambahan seperti penguncian ekstra atau pelindung anti air. Fitur ini sangat berguna untuk instalasi di area outdoor yang rentan terhadap kelembapan dan debu. Dengan memilih layanan ini yang tepat, sistem pengawasan Hikvision Anda akan lebih tahan lama dan minim perawatan. Fungsi solusi tersebut sering direkomendasikan oleh para ahli di bidang ini. Cara pemasangan sistem tersebut sering direkomendasikan oleh para ahli di bidang ini.

Cara Kerja Konektor BNC CCTV pada Sistem Hikvision

Konektor bnc cctv bekerja dengan prinsip menghubungkan inti kabel coaxial ke port video pada kamera dan DVR Hikvision. Saat kabel coaxial RG59 atau RG6 dipasangi perangkat tersebut, inti tembaga di dalam kabel akan bersentuhan langsung dengan pin tengah konektor. Sementara itu, lapisan ground kabel akan terhubung ke bagian luar konektor. Dengan demikian, sinyal video analog dapat mengalir tanpa hambatan dari kamera ke DVR. Fungsi teknologi ini memiliki peran penting dalam konteks ini. Cara pemasangan pilihan ini memiliki peran penting dalam konteks ini.

Pada sistem CCTV Hikvision, konektor bnc cctv juga berfungsi sebagai pelindung sinyal dari gangguan eksternal. Desain bayonet pada konektor ini memastikan sambungan tetap rapat dan tidak mudah lepas meskipun terkena getaran atau tarikan. Selain itu, material kuningan berlapis nikel pada opsi tersebut Hikvision membantu mencegah korosi, sehingga transmisi sinyal tetap stabil dalam jangka panjang.

Proses pemasangan konektor bnc cctv pada kabel coaxial cukup sederhana, namun membutuhkan ketelitian. Setelah kabel dikupas, inti tembaga dan lapisan ground harus diposisikan dengan benar sebelum konektor dipasang dan dikunci. Jika pemasangan kurang presisi, sinyal video bisa terputus atau muncul noise pada layar monitor. Oleh karena itu, teknisi Hikvision biasanya menggunakan alat crimping khusus untuk memastikan konektor terpasang sempurna.

Selain transmisi video, beberapa sistem CCTV Hikvision modern juga menggunakan konektor bnc cctv untuk fitur tambahan seperti audio atau power over coaxial (PoC). Namun, fungsi utama konektor ini tetap sebagai penghubung sinyal video analog. Dengan pemilihan dan pemasangan yang tepat, solusi ini dapat meningkatkan keandalan sistem pengawasan Anda secara signifikan.

Jenis-Jenis Konektor BNC CCTV Hikvision

Dalam instalasi sistem CCTV Hikvision, terdapat beberapa jenis konektor bnc cctv yang umum digunakan. Pertama adalah konektor BNC crimping, yaitu tipe yang dipasang dengan cara dijepit menggunakan alat crimping khusus. Konektor ini sangat populer karena hasil pemasangannya kuat dan minim risiko lepas. Selain itu, tipe crimping juga cocok untuk proyek skala besar yang membutuhkan kecepatan instalasi.

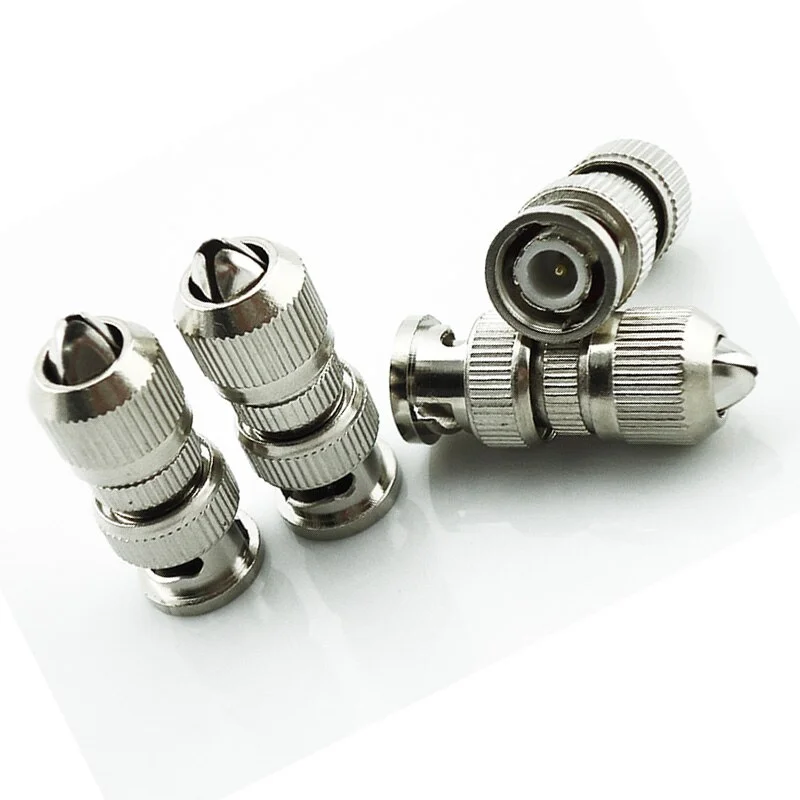

Jenis kedua adalah konektor BNC screw atau ulir. Konektor ini dipasang dengan cara mengencangkan baut kecil pada bagian dalam konektor setelah kabel dimasukkan. Keunggulan tipe screw adalah kemudahan pemasangan tanpa alat khusus, sehingga cocok untuk instalasi rumahan atau proyek kecil. Namun, konektor ini kurang direkomendasikan untuk area dengan getaran tinggi karena potensi longgar lebih besar.

Selanjutnya, ada konektor BNC compression yang menggunakan sistem penguncian dengan tekanan. Tipe ini menawarkan perlindungan ekstra terhadap air dan debu, sehingga sangat ideal untuk instalasi outdoor atau lingkungan industri. Konektor compression biasanya digunakan pada proyek CCTV Hikvision di area parkir, pabrik, atau fasilitas publik yang membutuhkan ketahanan ekstra.

Terakhir, beberapa varian konektor bnc cctv Hikvision juga tersedia dalam bentuk adaptor, seperti BNC female to RCA atau BNC T-connector. Adaptor ini memudahkan integrasi dengan perangkat lain, misalnya menghubungkan kamera analog ke monitor atau DVR dengan port berbeda. Dengan memilih jenis konektor yang sesuai, instalasi sistem CCTV Hikvision akan lebih fleksibel dan efisien.

Manfaat dan Keunggulan Hikvision

Konektor bnc cctv Hikvision menawarkan sejumlah manfaat nyata bagi pengguna di Indonesia. Pertama, konektor ini memastikan transmisi sinyal video tetap stabil dan minim noise, sehingga kualitas rekaman kamera analog tetap jernih. Selain itu, desain bayonet pada teknologi tersebut memudahkan proses pemasangan dan pelepasan, sehingga teknisi dapat bekerja lebih cepat tanpa risiko sambungan longgar.

Keunggulan lain dari konektor bnc cctv Hikvision adalah materialnya yang tahan korosi dan oksidasi. Dengan lapisan nikel atau emas pada pin konektor, transmisi sinyal tetap optimal meskipun digunakan di lingkungan lembap atau berdebu. Hal ini sangat penting untuk instalasi di area outdoor, seperti perimeter gedung, parkiran, atau kawasan industri.

Selain itu, konektor bnc cctv Hikvision kompatibel dengan berbagai tipe kabel coaxial, seperti RG59 dan RG6. Fleksibilitas ini memudahkan integrasi dengan perangkat Hikvision lain, baik kamera bullet, dome, maupun DVR seri Turbo HD. Dengan demikian, pengguna tidak perlu khawatir soal kecocokan konektor saat melakukan upgrade atau perluasan sistem.

Terakhir, konektor bnc cctv juga mendukung fitur keamanan tambahan seperti penguncian ekstra dan pelindung anti air. Fitur ini sangat berguna untuk instalasi di area rawan gangguan fisik atau cuaca ekstrem. Dengan memilih sistem ini Hikvision yang tepat, sistem pengawasan Anda akan lebih andal dan minim perawatan jangka panjang.

Kelebihan dan Kekurangan Hikvision

• Kelebihan:
  • Transmisi sinyal video stabil dan minim noise
  • Pemasangan mudah dan cepat dengan sistem bayonet
  • Material tahan korosi, cocok untuk lingkungan lembap
  • Kompatibel dengan berbagai tipe kabel coaxial
  • Mendukung fitur penguncian ekstra dan pelindung anti air
• Kekurangan:
  • Hanya untuk sistem CCTV analog, tidak cocok untuk kamera IP
  • Pemasangan kurang presisi dapat menyebabkan noise atau gambar buram
  • Konektor berkualitas rendah mudah longgar atau berkarat
  • Perlu alat khusus untuk tipe crimping dan compression
  • Harga sedikit lebih tinggi dibanding konektor generik

Konektor bnc cctv Hikvision memang menawarkan banyak keunggulan, terutama dari sisi keandalan dan kemudahan instalasi. Namun, pengguna tetap harus memperhatikan kualitas produk dan teknik pemasangan agar hasilnya optimal. Jika salah memilih tipe atau asal-asalan saat memasang, risiko gangguan sinyal bisa meningkat. Oleh karena itu, selalu gunakan perangkat ini yang direkomendasikan oleh Hikvision Indonesia dan pastikan pemasangan dilakukan oleh teknisi berpengalaman.

Spesifikasi Teknis Hikvision

Spesifikasi di atas mengacu pada konektor bnc cctv yang direkomendasikan untuk perangkat Hikvision. Dengan impedansi 75 Ohm, konektor ini memastikan sinyal video analog dapat ditransmisikan tanpa distorsi. Material kuningan berlapis nikel atau emas juga memberikan perlindungan ekstra terhadap korosi, sehingga konektor tetap awet meskipun digunakan di lingkungan tropis Indonesia. Selain itu, fitur anti air pada tipe compression sangat membantu untuk instalasi outdoor yang sering terkena hujan atau debu.

Panduan Memilih dan Memasang Hikvision

Memilih konektor bnc cctv yang tepat untuk sistem Hikvision tidak bisa sembarangan. Pertama, pastikan tipe konektor sesuai dengan kebutuhan instalasi. Untuk proyek skala besar atau area outdoor, sebaiknya pilih konektor BNC compression yang tahan air dan debu. Sementara itu, untuk instalasi indoor atau proyek kecil, tipe crimping atau screw sudah cukup memadai. Selain itu, perhatikan juga kualitas material dan finishing konektor agar tidak mudah berkarat.

Langkah kedua adalah memastikan kompatibilitas konektor dengan kabel coaxial yang digunakan. Kabel RG59 umumnya digunakan untuk jarak pendek hingga menengah, sedangkan RG6 cocok untuk jarak lebih jauh. Pastikan diameter konektor sesuai dengan kabel agar pemasangan rapat dan tidak mudah lepas. Jika ragu, konsultasikan dengan teknisi Hikvision atau distributor resmi di Indonesia.

Proses pemasangan konektor bnc cctv juga harus dilakukan dengan hati-hati. Kupas kabel coaxial secukupnya, lalu masukkan inti tembaga ke pin tengah konektor dan ground ke bagian luar. Gunakan alat crimping atau compression sesuai tipe konektor untuk memastikan sambungan benar-benar kuat. Setelah terpasang, lakukan pengujian sinyal dengan menghubungkan kamera ke DVR Hikvision dan cek kualitas gambar di monitor.

Terakhir, lakukan perawatan berkala pada konektor bnc cctv, terutama untuk instalasi outdoor. Bersihkan konektor dari debu dan pastikan tidak ada karat atau korosi. Jika ditemukan konektor longgar atau rusak, segera ganti dengan produk baru yang direkomendasikan Hikvision. Dengan perawatan yang tepat, produk tersebut akan bertahan lama dan menjaga performa sistem pengawasan Anda.

FAQ

1. Apa fungsi utama pada sistem Hikvision?

Konektor bnc cctv berfungsi sebagai penghubung antara kabel coaxial dan perangkat CCTV analog Hikvision, seperti kamera dan DVR. Dengan konektor ini, sinyal video dapat ditransmisikan secara stabil dan minim noise. Selain itu, layanan ini juga membantu mencegah gangguan eksternal yang bisa menurunkan kualitas gambar.

2. Bagaimana cara memilih konektor bnc cctv yang sesuai untuk instalasi Hikvision?

Pilih tipe konektor bnc cctv sesuai kebutuhan, misalnya compression untuk outdoor dan crimping untuk indoor. Pastikan juga konektor kompatibel dengan kabel coaxial yang digunakan, seperti RG59 atau RG6. Selalu gunakan produk yang direkomendasikan oleh Hikvision Indonesia agar hasil instalasi optimal.

3. Apakah konektor bnc cctv Hikvision bisa digunakan untuk kamera IP?

Konektor bnc cctv hanya digunakan untuk sistem CCTV analog, bukan untuk kamera IP Hikvision. Kamera IP menggunakan kabel UTP dan konektor RJ45. Jika Anda ingin menghubungkan kamera IP, gunakan perangkat dan aksesoris yang sesuai dengan standar jaringan digital.

4. Apa perbedaan konektor BNC crimping, screw, dan compression?

Konektor BNC crimping dipasang dengan alat crimping, hasilnya kuat dan stabil. Tipe screw dipasang dengan mengencangkan baut, cocok untuk instalasi sederhana. Compression menggunakan sistem penguncian tekanan, ideal untuk outdoor karena tahan air dan debu. Pilih tipe sesuai kebutuhan instalasi Anda.

5. Bagaimana cara merawat konektor bnc cctv agar awet?

Lakukan pemeriksaan rutin pada konektor, terutama di area outdoor. Bersihkan dari debu dan pastikan tidak ada karat. Jika konektor terasa longgar atau rusak, segera ganti dengan produk baru. Perawatan yang baik akan memperpanjang umur konektor bnc cctv dan menjaga performa sistem Hikvision Anda.

Kesimpulan

Konektor bnc cctv merupakan komponen krusial dalam sistem pengawasan analog Hikvision, baik untuk proyek skala kecil maupun besar di Indonesia. Dengan memilih jenis dan tipe konektor yang tepat, serta memasangnya dengan teknik yang benar, Anda dapat memastikan transmisi sinyal video tetap stabil dan minim gangguan. Selain itu, penggunaan konektor berkualitas tinggi akan memperpanjang umur perangkat dan mengurangi kebutuhan perawatan.

Untuk hasil terbaik, selalu gunakan konektor bnc cctv yang direkomendasikan oleh Hikvision Indonesia dan pastikan pemasangan dilakukan oleh teknisi berpengalaman. Jika Anda membutuhkan informasi lebih lanjut atau konsultasi produk, silakan hubungi Hikvision Indonesia melalui WhatsApp di 0811-2521-2359 atau kunjungi situs resmi hikvision-indonesia.com. Jangan ragu untuk memilih solusi terbaik demi keamanan dan kenyamanan lingkungan Anda.
